Выбор подходящего USB разъема для ремонта⁚ Полное руководство

Ремонт электроники – дело тонкое, требующее не только навыков пайки и знания схемотехники, но и внимательного подбора компонентов. Замена поврежденного USB разъема – распространенная задача, с которой сталкиваются как профессионалы, так и любители. Кажется, что все USB разъемы одинаковы, но это далеко не так. Разнообразие типов, размеров и характеристик может легко запутать. В этой статье мы разберем все нюансы выбора подходящего USB разъема для ремонта, чтобы вы могли справиться с задачей быстро и эффективно, избежав дорогостоящих ошибок.

Типы USB разъемов⁚ от Mini до Type-C

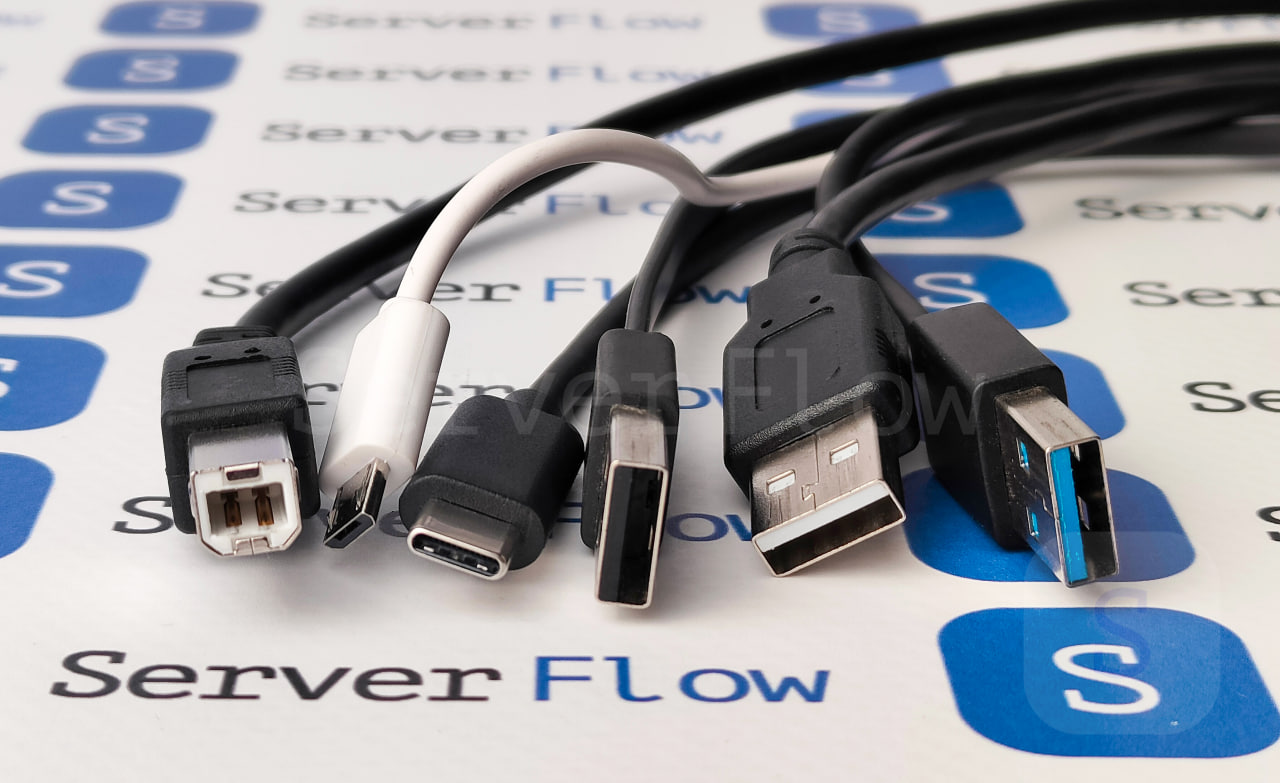

Первое, с чем необходимо определиться – это тип USB разъема. За годы существования стандарта USB появилось множество различных форм-факторов. Наиболее распространенные – это USB Type-A (стандартный прямоугольный разъем), USB Type-B (квадратный разъем, часто встречается в принтерах и сканерах), Mini-USB (меньший по размеру, чем Type-A), Micro-USB (еще меньше, чем Mini-USB) и, наконец, USB Type-C (современный, симметричный разъем). Выбор типа разъема напрямую зависит от устройства, которое вы ремонтируете. Нельзя просто взять и заменить Micro-USB на Type-A – это приведет к неработоспособности устройства.

Важно помнить, что помимо формы, разъемы отличаються и по своим техническим характеристикам. Например, USB Type-C поддерживает более высокую скорость передачи данных и мощность зарядки, чем Micro-USB. Поэтому, если вы заменяете разъем, убедитесь, что новый разъем совместим с функционалом старого и соответствует требованиям вашего устройства.

Как определить тип USB разъема?

Если вы не уверены, какой тип USB разъема установлен в вашем устройстве, лучше всего внимательно осмотреть сам разъем. Сравните его с изображениями различных типов разъемов, которые легко найти в интернете. Также полезно обратиться к документации или спецификации устройства.

Если визуальное определение затруднительно, можно попробовать использовать USB-тестер. Этот небольшой прибор покажет напряжение, ток и другие параметры, которые помогут определить тип и характеристики разъема.

Характеристики USB разъемов⁚ скорость передачи данных и мощность

Помимо типа разъема, необходимо учитывать его технические характеристики. Скорость передачи данных и мощность – два ключевых параметра, которые могут повлиять на работу устройства. Старые разъемы, такие как Mini-USB и Micro-USB, обычно поддерживают более низкие скорости передачи данных и меньшую мощность, чем современные USB Type-C.

При выборе нового разъема убедитесь, что он поддерживает необходимую скорость передачи данных и мощность для вашего устройства. Информация о поддерживаемых характеристиках обычно указывается на упаковке разъема или в его технической документации.

Таблица сравнения основных характеристик USB разъемов

Тип разъема	Скорость передачи данных	Максимальная мощность
USB 2.0 (Type-A, Type-B)	480 Мбит/с	2.5 Вт
USB 3.0 (Type-A, Type-B)	5 Гбит/с	4.5 Вт
USB 3.1 (Type-A, Type-C)	10 Гбит/с	100 Вт
USB 3.2 (Type-C)	20 Гбит/с	100 Вт
USB 4 (Type-C)	40 Гбит/с	100 Вт

Выбор правильного разъема⁚ пошаговое руководство

1. Определите тип разъема⁚ Внимательно осмотрите старый разъем и определите его тип (Type-A, Type-B, Mini-USB, Micro-USB, Type-C).
2. Узнайте характеристики⁚ Найдите информацию о характеристиках старого разъема (скорость передачи данных, мощность). Это можно сделать, обратившись к документации устройства или используя USB-тестер.
3. Выберите новый разъем⁚ Найдите новый разъем того же типа и с аналогичными или лучшими характеристиками. Убедитесь, что он совместим с вашим устройством.
4. Проверьте совместимость⁚ Перед установкой нового разъема, убедитесь, что он точно соответствует размерам и расположению контактов старого разъема.
5. Установите разъем⁚ Аккуратно установите новый разъем, используя паяльник и соответствующий припой. Обратите внимание на полярность контактов.

Дополнительные советы

При выборе USB разъема обращайте внимание на качество изготовления. Дешевые разъемы могут быстро выйти из строя. Предпочтительнее выбирать разъемы от известных производителей. Также не забывайте о правильной пайке – перегрев может повредить как сам разъем, так и плату устройства.

Надеемся, что эта статья помогла вам разобраться в выборе подходящего USB разъема для ремонта. Помните, что аккуратность и внимательность – залог успеха. Если вы не уверены в своих силах, лучше доверить ремонт профессионалам.
