Ремонт USB разъема планшета⁚ полное руководство для самостоятельного восстановления

Сломался USB-разъем на вашем любимом планшете? Не спешите расстраиваться и нести его в дорогой сервисный центр! В большинстве случаев ремонт USB разъема планшета вполне осуществим в домашних условиях‚ сэкономив вам при этом значительную сумму денег. Эта статья – ваше подробное руководство‚ которое шаг за шагом проведет вас через весь процесс‚ от диагностики проблемы до финальной сборки. Мы рассмотрим различные причины поломки‚ необходимые инструменты и предоставим пошаговую инструкцию‚ понятную даже для новичков в ремонте электроники. Будьте готовы к тому‚ что вам потребуется терпение и аккуратность‚ но результат того стоит!

Диагностика проблемы⁚ почему не работает USB-разъем?

Перед тем как приступать к ремонту‚ необходимо точно определить причину неисправности. Проблема может крыться не только в самом разъеме‚ но и в других компонентах планшета. Проверьте‚ работает ли зарядка от другого кабеля и адаптера. Попробуйте подключить планшет к компьютеру через другой USB-порт. Если проблема остается‚ это указывает на неисправность самого разъема или его пайки на плате.

Также важно проверить‚ нет ли видимых повреждений разъема⁚ искривления контактов‚ следов окисления или механических повреждений. Если вы обнаружили какие-либо видимые дефекты‚ это может существенно упростить диагностику. Внимательно осмотрите разъем под лупой‚ чтобы не пропустить мелкие детали.

Необходимые инструменты и материалы для ремонта

Для успешного ремонта вам понадобятся следующие инструменты и материалы⁚

• Паяльник с тонким жалом (температуру лучше отрегулировать на 350-400 градусов Цельсия)
• Припой (олово-свинцовый или безсвинцовый)
• Флюс (помогает лучшему растеканию припоя)
• Пинцет
• Мелкая отвертка (для разборки планшета)
• Лупа (для детального осмотра)
• Антистатический браслет (для защиты от статического электричества)

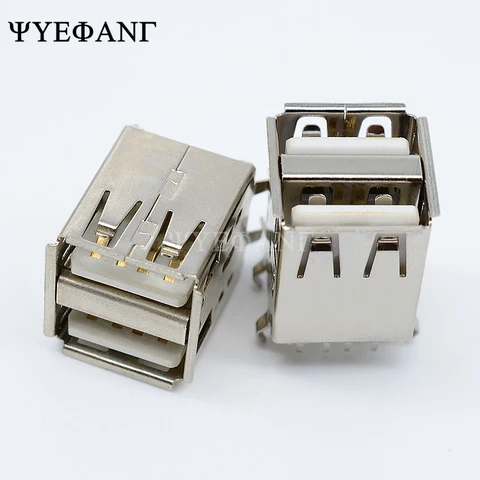

• Новый USB-разъем (заранее приобретите подходящую модель)
• Изолента или термоусадка (для изоляции проводов)

Важно помнить‚ что использование некачественных инструментов может привести к повреждению платы планшета‚ поэтому лучше приобретать инструменты проверенных производителей.

Пошаговая инструкция по ремонту USB-разъема

Шаг 1⁚ Разборка планшета

Аккуратно разберите планшет‚ следуя инструкции по разборке вашей конкретной модели. Обычно это включает в себя снятие задней крышки и отсоединение различных компонентов. Фотографируйте каждый этап разборки‚ чтобы облегчить обратную сборку. Помните‚ что нужно быть очень осторожным‚ чтобы не повредить хрупкие внутренние компоненты.

Шаг 2⁚ Отпайка старого разъема

Используя паяльник и флюс‚ аккуратно отпаяйте старый USB-разъем от платы. Нагревайте каждый контакт паяльником в течение нескольких секунд‚ пока припой не начнет плавиться. Затем‚ используя пинцет‚ удалите старый разъем. Будьте очень осторожны‚ чтобы не повредить дорожки на плате.

Шаг 3⁚ Установка нового разъема

Припаяйте новый USB-разъем к плате‚ используя тот же флюс и припой. Убедитесь‚ что контакты надежно припаяны и не имеют холодных паек. Проверьте все контакты на наличие хорошей пайки. Если вы не уверены в своих навыках пайки‚ лучше обратиться к специалисту.

Шаг 4⁚ Сборка планшета

После успешной пайки нового разъема‚ аккуратно соберите планшет в обратном порядке‚ следуя фотографиям‚ которые вы сделали во время разборки. Убедитесь‚ что все компоненты правильно установлены на свои места.

Шаг 5⁚ Проверка работоспособности

Подключите планшет к зарядному устройству и компьютеру. Проверьте‚ работает ли USB-разъем. Если все работает корректно‚ поздравляем! Вы успешно отремонтировали USB-разъем своего планшета.

Таблица сравнения способов ремонта

Способ ремонта	Стоимость	Сложность	Время
Самостоятельный ремонт	Низкая (стоимость запчастей)	Средняя	1-2 часа
Ремонт в сервисном центре	Высокая	Низкая	Несколько дней

Возможные проблемы и их решения

Если после ремонта USB-разъем по-прежнему не работает‚ проверьте следующие моменты⁚

• Надежность пайки всех контактов.
• Целостность дорожек на плате.
• Правильность установки нового разъема.

В случае возникновения серьезных проблем‚ лучше обратиться к специалисту;

Ремонт USB-разъема планшета – задача‚ требующая аккуратности и определенных навыков. Однако‚ следуя данной инструкции‚ вы сможете сэкономить деньги и время‚ самостоятельно восстановив работоспособность вашего устройства. Не бойтесь экспериментировать‚ но помните о безопасности и осторожности при работе с электроникой. Успешного вам ремонта!

Надеемся‚ эта статья была полезна для вас! Рекомендуем также прочитать наши другие материалы о ремонте планшетов и гаджетов. Вы найдете много полезной информации и советов!
